Данный тип осевых металлических компенсаторов используется в Раменском внутри помещений, при прокладке подземных и наземных коммуникаций. Он также применим, как основной элемент в сложных компенсирующих системах. Используются компенсаторы ОПМР только под приварку.
Технические характеристики ОПМР компенсатора

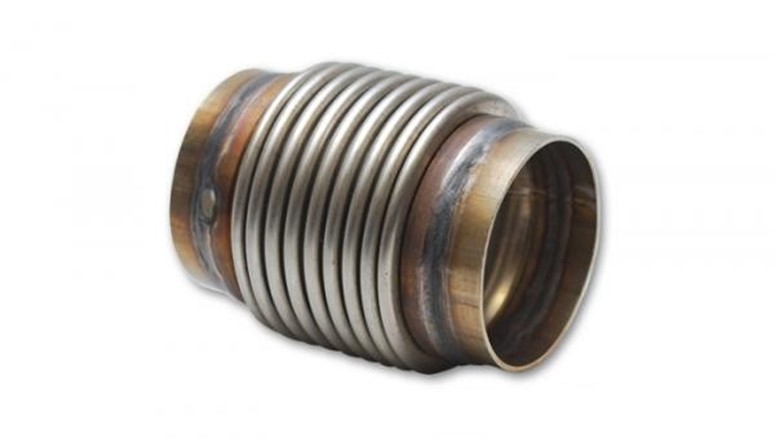

Назначение компенсатора – принимать линейное расширение трубы. Рабочая часть эластичного соединения – сильфон. Он представляет тонкостенную гофрированную трубу специальной многослойной навивки из низкоуглеродистых и нержавеющих сталей. Крайние слои обязательно выполняют из марки 12X18H10T и идентичных ей. Изготавливают сильфон с дополнительной прессовкой. В результате упругие гофры принимают осевую нагрузку, пружинят. В зависимости от силы сжатия, металл может восстанавливать первоначальный объем до 1000 раз в течение 30 лет. В комплекте идет усиленный кожух, выдерживающий большие нагрузки.
К сильфону с двух сторон приварены нахлестом патрубки из Ст20, 09Г2С и других марок, в зависимости от температурных условий. Внутри есть гильза, по сечению равная трубе, чтобы не создавать перепада и сопротивления. Внешняя окожушка шире основной трубы. Фланцы изделия разделаны под сварку встык.
Размеры и параметры:
- Внешний размер основной трубы 67-1420 мм, Ду 60-1400 мм.
- Температура эксплуатации от -253 0 до +500 0.
- Рабочее давление до 16 и до 25 кг/см2.
Преимущества компенсаторов ОПМР
- возможность использования для перекачки разных продуктов в Раменском;
- простой монтаж и надежная конструкция, не требующая обслуживания;
- работа компенсатора в криогенной среде и при высоких температурах.
Изготовление и продажа компенсаторов в УЗСК в Раменском
Компенсатор относится к ответственным компонентам оборудования, изготавливается в соответствие ГОСТ 32935-2014. На заводе есть собственное КБ, разрабатывающие комплектацию изделия в соответствие запросу заказчика. Современное оснащение производства, квалифицированные рабочие и контроль качества – гарантирует выпуск изделий без дефектов. Каждый компенсатор имеет серийный номер и технический паспорт.
Собственное производство позволяет продавать продукцию по ценам выгодным нашим партнерам и заказчикам в Раменском. Позвоните по телефонам, указанным на нашем сайте, и мы обсудим вопросы подбора, заказа и приобретения сильфонных компенсаторов, доставки изделий.

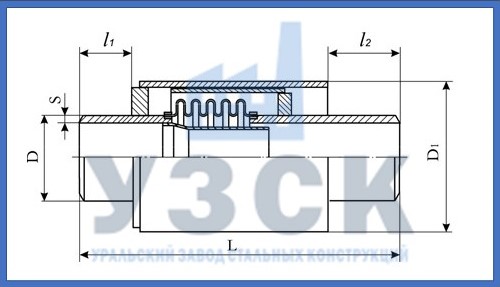

Таблицы типоразмеров компенсаторов ОПМР
| Условное обозначение | Условное давление PN МПа (кгс/см2) | Условный диаметр DN мм | Размеры, мм | Жесткость осевого хода Сλ, кН/м (кгс/см) | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | S | D1 | L | l1 | l2 | |||||
| ОПМР 16-100-120 | 1,6 (16) | 100 | 108 | 4 | 219 | 619 | 100 | 150 | 19,4 (194) | 26 |
| ОПМР 16-125-130 | 125 | 133 | 245 | 625 | 29,9 (299) | 33 | ||||
| ОПМР 16-150-150 | 150 | 159 | 4,5 | 273 | 638 | 26,7 (267) | 39 | |||
| ОПМР 16-200-160 | 200 | 219 | 6 | 340 | 744 | 34,9 (349) | 60 | |||
| ОПМР 16-250-180 | 250 | 273 | 7 | 400 | 775 | 31,5 (315) | 74 | |||
| ОПМР 16-300-190 | 300 | 325 | 455 | 790 | 28,9 (289) | 126 | ||||
| ОПМР 16-350-190 | 350 | 377 | 510 | 799 | 36 (360) | 151 | ||||
| ОПМР 16-400-200 | 400 | 426 | 575 | 836 | 39,1 (391) | 188 | ||||
| ОПМР 16-500-210 | 500 | 530 | 8 | 686 | 827 | 60,8 (608) | 249 | |||
| ОПМР 16-600-220 | 600 | 630 | 820 | 890 | 61,3 (613) | 369 | ||||
| ОПМР 16-700-220 | 700 | 720 | 920 | 1003 | 69,8 (698) | 521 | ||||
| ОПМР 16-800-240 | 800 | 820 | 1020 | 1046 | 63,7 (637) | 602 | ||||
| ОПМР 16-900-260 | 900 | 920 | 10 | 1120 | 1039 | 70,6 (706) | 110 | |||
| ОПМР 16-1000-260 | 1000 | 1020 | 1320 | 1071 | 87,2 (872) | 951 | ||||
| ОПМР 16-1200-260 | 1200 | 1220 | 14 | 1420 | 1071 | 104,4 (1044) | 1188 | |||
| ОПМР 16-1400-260 | 1400 | 1420 | 1620 | 1077 | 129,5 (1295) | 1405 | ||||
| ОПМР 25-65-80 | 2,5 (25) | 65 | 76 | 3,5 | 178 | 542 | 100 | 120 | 24,2 (242) | 18 |
| ОПМР 25-80-90 | 80 | 89 | 194 | 561 | 22,2 (222) | 21 | ||||
| ОПМР 25-100-120 | 100 | 108 | 4 | 219 | 620 | 150 | 29,1 (291) | 27 | ||
| ОПМР 25-125-130 | 125 | 133 | 245 | 625 | 29,9 (299) | 33 | ||||
| ОПМР 25-150-150 | 150 | 159 | 4,5 | 273 | 638 | 26,7 (267) | 39 | |||
| ОПМР 25-200-160 | 200 | 219 | 6 | 340 | 744 | 34,9 (349) | 70 | |||
| ОПМР 25-250-180 | 250 | 273 | 7 | 400 | 775 | 31,5 (315) | 105 | |||
| ОПМР 25-300-190 | 300 | 325 | 455 | 793 | 36,1 (361) | 129 | ||||
| ОПМР 25-350-190 | 350 | 377 | 510 | 819 | 50,4 (504) | 160 | ||||
| ОПМР 25-400-200 | 400 | 426 | 575 | 846 | 65,1 (651) | 205 | ||||
| ОПМР 25-500-210 | 500 | 530 | 8 | 686 | 837 | 74,3 (743) | 262 | |||
| ОПМР 25-600-220 | 600 | 630 | 820 | 908 | 73,6 (736) | 388 | ||||
| ОПМР 25-700-220 | 700 | 720 | 920 | 1019 | 88,9 (889) | 538 | ||||
| ОПМР 25-800-240 | 800 | 820 | 1020 | 1063 | 81,1 (811) | 636 | ||||
| ОПМР 25-900-260 | 900 | 920 | 10 | 1120 | 1054 | 102,8 (1028) | 814 | |||
| ОПМР 25-1000-260 | 1000 | 1020 | 1320 | 1087 | 104,5 (1045) | 1091 | ||||
| ОПМР 25-1200-260 | 1200 | 1220 | 14 | 1420 | 1115 | 125,1 (1251) | 1281 | |||
| ОПМР 25-1400-260 | 1400 | 1420 | 1020 | 1095 | 101,6 (1010) | 1491 | ||||
