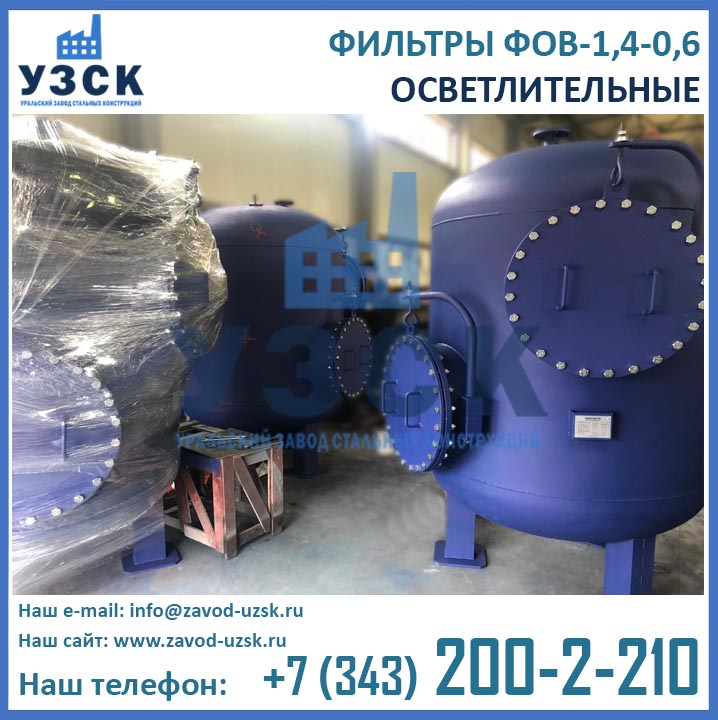

По заказу Общества с ограниченной ответственностью «Научно-производственное объединение высокогерметичное технологическое оборудование» (НПО ВГТО, г. Москва) в июле 2019 г. нашим заводом (Уральский завод стальных конструкций УЗСК) были изготовлены осветлительные вертикальные фильтры ФОВ-1.4-0.6 в количестве 5 шт. и была произведена отгрузка в г. Москва.

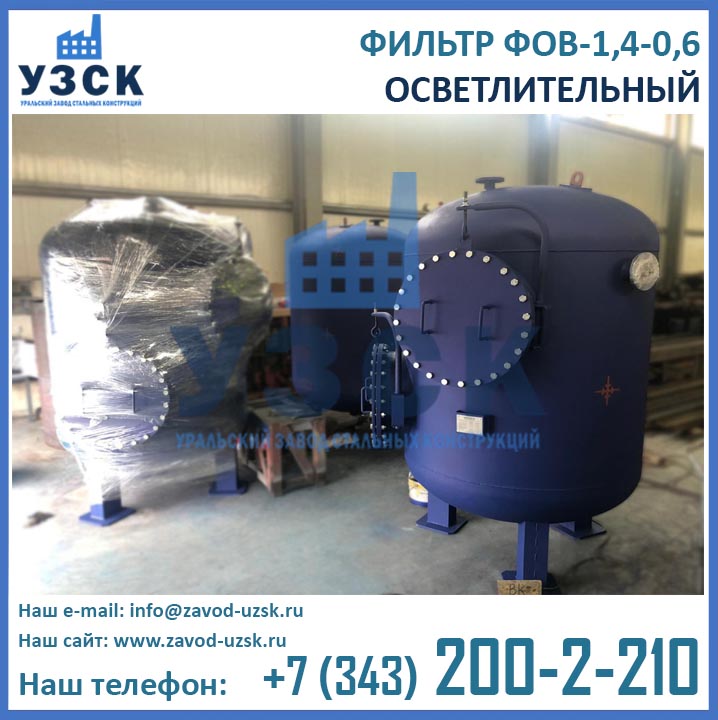

Фильтр ФОВ-1,4-0,6 характеризуется диаметром корпуса 1400 мм и рабочим давлением 0,6 МПа, может иметь различную комплектацию и материальное исполнение в зависимости от потребностей заказчика. В данном случае по заказу НПО ВГТО заводом УЗСК были изготовлены фильтры ФОВ из углеродистой стали марки Ст3пс (корпус) с распределительными устройствами из нержавеющей стали. Тип верхнего распределительного устройства – «стакан». ВРУ данной конструкции представляет собой распределительный патрубок, расположенный внутри распределительного барабана. Тип нижнего распределительного устройства – «ложное дно». НРУ данного типа представляет собой металлическую конструкцию, в состав которой входят следующие элементы: обечайка, плоская круглая перегородка с отверстиями со штуцерами для щелевых колпачков и ребра жесткости. НРУ «ложное дно» располагается между обечайкой и эллиптическим днищем корпуса фильтра. Фильтр ФОВ для НПО ВГТО имеет присоединительный патрубок диаметром Ду 80 мм и люки-лазы для обслуживания и ремонта диаметром 600 мм.
Где и для чего применяются фильтры ФОВ?
Осветлительные фильтры высоко востребованы на электростанциях и котельных, где они эксплуатируются в составе водоподготовительных установок ВПУ для приведения качества питательной воды к необходимым нормативам. Задачей фильтра ФОВ является осветление воды, замутненной из-за наличия в ней примесей разной дисперсности.
Как осуществляется осветление воды?
Осветление рабочей среды производится за счет удаления из нее загрязнений и примесей посредством пористого засыпного фильтрующего материала, такого как антрацит, кварцевый песок, керамзит, горелые породы, дробленые опоки и т.д. Засыпной материал располагается в корпусе фильтра, вода проходит через него, а загрязняющие ее частицы задерживаются в порах и на поверхности фильтрующих зерен.
Фильтры ФОВ производства завода УЗСК
Уральский завод стальных конструкций имеет в своем составе конструкторское бюро, что позволяет нам помимо типовых осветлительных фильтров проектировать и изготавливать нестандартное оборудование данного типа в соответствии с характеристиками, необходимыми заказчику. У нас Вы можете купить фильтры ФОВ по индивидуальным размерам, по Вашим чертежам или по техническому заданию, на основании которого мы составим рабочие чертежи и необходимую техническую документацию. В таблице ниже указаны основные технические характеристики типовых фильтров ФОВ, выпускаемых нашим заводом.
Параметр | ||||||
Производительность, м3/ч | 3 | 12 | 16 | 30 | 50 | 70 |
Условный диаметр корпуса, мм | 700 | 1000 | 1400 | 2000 | 2600 | 3000 |
Высота, мм | 2420 | 2610 | 2850 | 3320 | 3730 | 4075 |
MAX рабочее давление, МПа (кгс/см2) | 0,6 (6,0) | |||||
MAX температура рабочей среды, °С | 45 | |||||
Высота фильтрующей загрузки, мм | 1000 | |||||
Объём фильтрующей загрузки, м3 | 0,45 | 0,95 | 1,88 | 4,3 | 7,86 | 11 |
Масса, кг | 469 | 635 | 1016 | 1960 | 3690 | 4790 |
По окончании процесса изготовления фильтры ФОВ подвергаются гидравлическим испытаниям пробным давлением на собственном аттестованном гидростенде нашего завода.
Гарантией качества выпускаемого нами оборудования являются наличие соответствующих сертификатов и разрешений, лаборатории неразрушающего контроля (осуществляющей диагностику сварных швов), опытных квалифицированных специалистов (в том числе аттестованных НАКС), а также всего необходимого оборудования.
Хотите купить фильтр ФОВ высокого качества по привлекательной цене? Звоните нам по телефону 8-800-20-02-337. Специалисты отдела продаж подскажут Вам актуальные цены осветлительных фильтров, их наличие на складе или сроки изготовления изделий.
